Термінальний корпус HEPA з гелевим ущільненням для подачі повітря в чисті приміщення

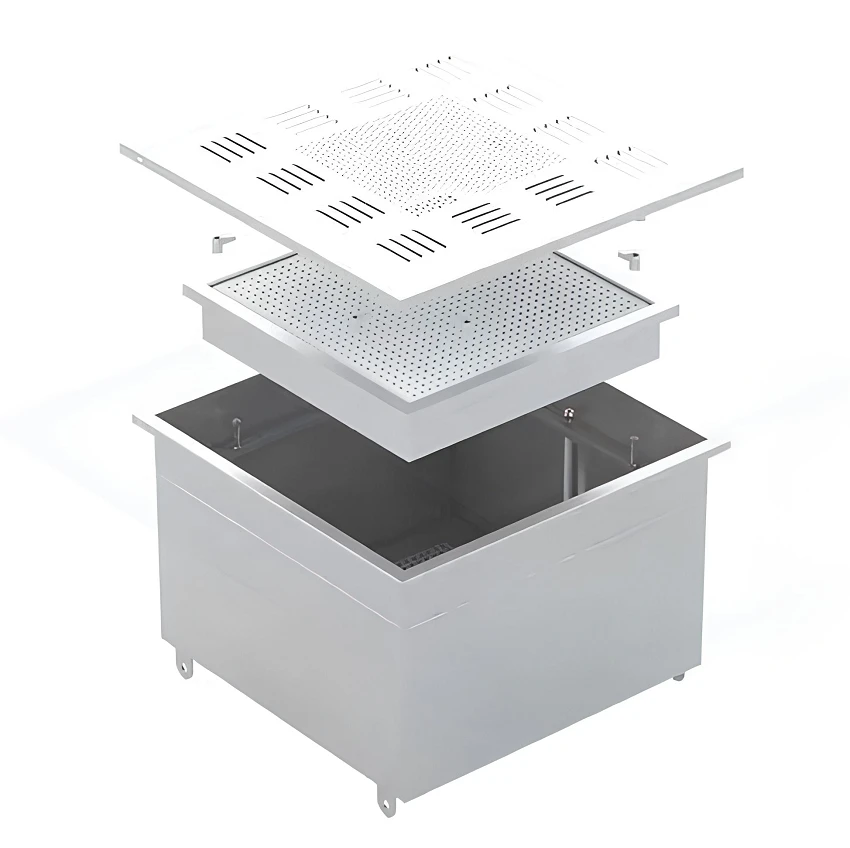

Корпус клеми HEPA з гелевим ущільненням використовується як кінцевий блок подачі повітря в системах HVAC для чистих приміщень. Він поєднує в собі фільтр HEPA, корпус клеми, повітряний дифузор, впускну заслінку та тестовий порт в одному стельовому-блоці живлення.

Структура гелевого ущільнення допомагає покращити герметичний контакт між фільтром HEPA та корпусом клеми. У порівнянні зі стандартним ущільнювальним ущільнювачем, конструкція гелевого ущільнення часто вибирається, коли проект вимагає кращого контролю витоку байпасу навколо рами фільтра.

ZOSLONG може постачати верхні-впускні та бічні-впускні гелеві корпуси HEPA-термінів відповідно до схеми стелі чистих приміщень, напрямку з’єднання повітроводів, вимог до повітряного потоку та розміру фільтра.

Надіслати запит
Надішліть нам інформацію про потік повітря, розмір отвору в стелі, розмір фільтра HEPA, напрямок входу та вимоги до проекту. Ми можемо допомогти перевірити відповідну модель і підготувати пропозицію для стандартних або індивідуальних розмірів.

Що включає цей продукт

Цей продукт є не тільки фільтром HEPA. Це повний термінальний блок подачі повітря для чистих приміщень.

• Стандартна конфігурація може включати:

• Корпус клеми HEPA

• Гелевий фільтр HEPA

•Повітряний дифузор

• Фланець повітрозабірника

• Демпфер регулювання гучності

•Пластина розподілу повітря

• Порт ін'єкції та відбору проб DOP/PAO

• Блок пресування фільтра та кріпильні компоненти

•Підвісні отвори для монтажу стелі

Остаточна конфігурація може бути скоригована відповідно до креслень проекту та вимог до монтажу.

Варіанти верхнього-впуску та бічного-впуску

Доступні дві вхідні конструкції для різних планів стелі чистих приміщень і каналів.

Верхній-корпус клеми HEPA з гелевим ущільненням

Конструкція верхнього-вхідного отвору підходить, коли повітропровід підключається над стелею. Він зазвичай використовується в стельових системах чистих приміщень, де є достатньо місця над кінцевим блоком для підключення повітроводів і монтажних робіт.

Бічний-корпус клеми HEPA з гелевим ущільненням

Конструкція бічного-впуску підходить, коли повітропровід потрібно підключити з боку корпусу клеми. Його часто вибирають, коли простір під стелею або шлях повітроводу не допускають прямого верхнього підключення.

Обидві конструкції можуть поставлятися з дифузором, фільтром HEPA, заслінкою та тестовим портом DOP/PAO відповідно до специфікації проекту.

Навіщо використовувати термінальний корпус HEPA з гелевим ущільненням?

У системах подачі повітря для чистих приміщень обхід повітря навколо фільтра HEPA може вплинути на показники чистоти приміщення. Корпус клеми повинен міцно утримувати фільтр HEPA і забезпечувати стабільну поверхню ущільнення.

Корпус клеми HEPA з гелевим ущільненням вибирається, коли проект потребує:

• Кращий герметичний контакт навколо фільтра HEPA

• Остаточна фільтрація в точці подачі повітря під стелю

• Зручний доступ до тестування DOP/PAO

•Рівномірний розподіл повітря через дифузор

•Верхнє-вхідне або бічне-з’єднання впускного каналу

• Нестандартні розміри для макетів стелі чистих приміщень

•Інтеграція з фармацевтичними, електронними, лабораторними або екологічно чистими системами HVAC

Фактична продуктивність чистих приміщень усе ще залежить від конструкції системи, якості монтажу, балансу повітряного потоку та-тестування на місці.

Опис структури та компонентів

немає	компонент	функція
1	Вхід повітря	З’єднує корпус клеми з повітропроводом
2	Фланець	Забезпечує інтерфейс підключення повітроводів
3	Отвір для підвіски	Використовується для стельового підвішування та монтажу
4	Пластина розподілу повітря	Допомагає розподілити вхідне повітря всередині корпусу
5	Корпус / Корпус	Конструкція основної коробки терміналу
6	Порт ін'єкції та відбору проб DOP/PAO	Використовується для -тестування цілісності фільтра або витоку на місці
7	Гелевий фільтр HEPA	Елемент кінцевої фільтрації з інтерфейсом з гелевим ущільненням
8	Різьбовий кріпильний стрижень	Підтримує позиціонування та затягування фільтра
9	Проміжний каркас	Підтримує фільтр і внутрішню структуру
10	Притискний блок фільтра та фіксуюча гайка	Допомагає закріпити фільтр HEPA на місці
11	Повітряний дифузор	Забезпечує розподіл чистого повітря в приміщення

Фільтр HEPA та примітка про ефективність

Таблиця стандартних параметрів показує ефективність фільтра HEPA99.99%.

Для інженерних проектів остаточний клас HEPA має бути підтверджений відповідно до специфікації проекту, обраного фільтруючого середовища та вимог до випробувань. Якщо проект потребує класифікації EN 1822 або ISO 29463, перевірки скануванням або індивідуального звіту про випробування, підтвердьте цю вимогу перед замовленням.

Ми не рекомендуємо вважати «99,99%» автоматично рівним H13 або H14 без перевірки стандарту випробування, розміру частинок і умов звіту.

Модель Top Inlet	Модель з боковим входом	Розмір фільтра HEPA мм	Ефективність	Верхній-розмір впускного корпусу Д×Ш×В мм	Розмір бокового-корпуса входу Д×Ш×В мм	Номінальна витрата повітря м³/год	Розмір верхнього впускного каналу мм	Розмір бокового впускного каналу мм	Розмір дифузора мм
ГК-5А	ГК-5ІІА	320×320×90	99.99%	420×420×360	420×420×400	400	200×200	200×200	490×490
ГК-5Б	ГК-5ІІБ	400×400×90	99.99%	500×500×360	500×500×400	500	200×200	200×200	570×570
ГК-10А	ГК-10ІІА	484×484×90	99.99%	585×585×360	585×585×400	800	320×200	320×200	655×655
ГК-10Б	ГК-10ІІБ	550×550×90	99.99%	650×650×360	650×650×400	1000	320×200	320×200	720×720
ГК-15А	ГК-15ІІА	630×630×220	99.99%	730×730×360	730×730×400	1500	320×250	400×200	800×800
ГК-20А	ГК-20ІІА	968×484×90	99.99%	1070×585×360	1070×585×400	2000	400×250	500×200	1138×660
ГК-22А	ГК-22ІІА	945×630×90	99.99%	1045×730×360	1045×730×400	2200	500×250	630×200	1115×800
ГК-30А	ГК-30ІІА	1260×630×90	99.99%	1360×730×360	1360×730×400	3000	600×250	630×200	1430×800

Примітка:Не-стандартні розміри можна налаштувати відповідно до проектних креслень, стельової сітки, з’єднання повітроводів і вимог до повітряного потоку

Типові програми

Корпуси клем HEPA з гелевим ущільненням зазвичай використовуються в системах подачі повітря в чистих приміщеннях для:

• Фармацевтичні чисті приміщення

•Сфери виробництва електроніки

•Лабораторії

•Чисті території лікарні

• Зони чистого виробництва продуктів харчування та напоїв

•Біотехнологічні об'єкти

•Цехи точного виробництва

•Проекти реконструкції систем опалення, вентиляції та кондиціонування чистих приміщень

Для критично чистих зон остаточний вибір слід перевірити разом із цільовою чистотою приміщення, швидкістю повітряного потоку, плануванням стелі, ступенем фільтра та-методом перевірки на місці.

Примітки щодо встановлення та обслуговування

Перед установкою переконайтеся, що отвір у стелі, напрямок підключення повітроводу, вимоги до потоку повітря та розмір фільтра.

Рекомендовані перевірки включають:

1. Перевірте, чи потрібен для проекту верхній або бічний впускний отвір.

2. Перевірте розмір корпусу та розмір отвору в стелі.

3. Перевірте розмір повітропроводу та напрямок фланця.

4. Переконайтеся, що точки підвіски мають належну підтримку.

5. Перевірте, чи правильно встановлено фільтр HEPA в зоні гелевого ущільнення.

6. Переконайтеся, що дифузор встановлено після фіксації фільтра.

7. Використовуйте порт DOP/PAO лише відповідно до процедури тестування проекту.

8. Після встановлення виконайте балансування повітряного потоку та випробування на витік відповідно до вимог перевірки чистих приміщень.

Фільтр HEPA слід замінити відповідно до перепаду тиску, результатів перевірки чистоти, годин роботи та правил технічного обслуговування за проектом.

Контроль якості та документація

Для клемних корпусів HEPA з гелевим ущільненням ми зосереджуємося на розмірах корпусу, ущільнювальній структурі, відповідності фільтрів, фітингу дифузора та захисту упаковки.

Типові елементи перевірки включають:

•Розмір корпусу

•Розмір фланця

•Відповідність розміру фільтра HEPA

• Зона контакту з гелем

• Робота заслінки

• Розташування порту DOP/PAO

•Кріплення дифузора

•Стан поверхні

•Етикетка та кількість упаковки

Доступні документи можуть включати технічні характеристики продукту, пакувальний лист, файл етикетки та доступні дані випробування фільтра HEPA відповідно до вибраного фільтра та вимог проекту.

Якщо потрібні індивідуальні звіти про сканування, класифікація EN 1822/ISO 29463, допоміжні документи щодо тестування DOP/PAO або тестування-третіх сторін, підтвердьте перед замовленням.

FAQ

Питання: Що таке термінальний корпус HEPA з гелевим ущільненням?

A: Це стельовий блок подачі повітря для чистих приміщень, який утримує гелевий фільтр HEPA всередині корпусу клеми. Зазвичай він включає корпус, фільтр HEPA, дифузор, впускний патрубок, заслінку та тестовий порт.

Питання: це те саме, що фільтр HEPA?

A: Ні. Фільтр HEPA є лише фільтруючим елементом. Корпус термінала HEPA з гелевим ущільненням — це повний стельовий термінал, який утримує фільтр і подає відфільтроване повітря в чисте приміщення.

З: Яка різниця між верхнім і бічним входом?

A: Верхній-привідний блок підключається до повітропроводу над стелею. Бічний-вхідний блок підключається збоку. Вибір залежить від площі стелі, напрямку повітроводу та схеми монтажу.

Q: Чи можете ви надати індивідуальні розміри?

A: Так. Ми можемо налаштувати розмір корпусу, розмір фільтра HEPA, розмір входу та розмір дифузора відповідно до креслень проекту або вимог до місця.

Питання: Чи включає пристрій тестовий порт DOP/PAO?

A: Пристрій може постачатися з портом для ін’єкцій DOP/PAO та відбору проб відповідно до вимог проекту. Підтвердьте цю вимогу перед замовленням.

З: Чи можна це використовувати у фармацевтичних чистих кімнатах?

A: Його можна використовувати як термінал подачі повітря для чистих приміщень у фармацевтичних системах HVAC. Остаточний вибір має відповідати цільовій чистоті в приміщенні, класу фільтра HEPA, конструкції повітряного потоку та вимогам перевірки.

Q: 99,99% те саме, що H14?

A: Не обов'язково. Ефективність HEPA повинна бути підтверджена відповідно до стандарту випробування, розміру частинок і стану звіту. Якщо проект вимагає класифікації H13, H14 або ISO 29463, підтвердьте необхідний звіт перед замовленням.

З: Як вибрати правильний потік повітря?

A: Потік повітря слід вибирати відповідно до дизайну чистого приміщення, розміру приміщення, вимог до повітрообміну та планування стелі. Якщо у вас вже є креслення проекту або графік обсягу повітря, надішліть його нам для перевірки.
